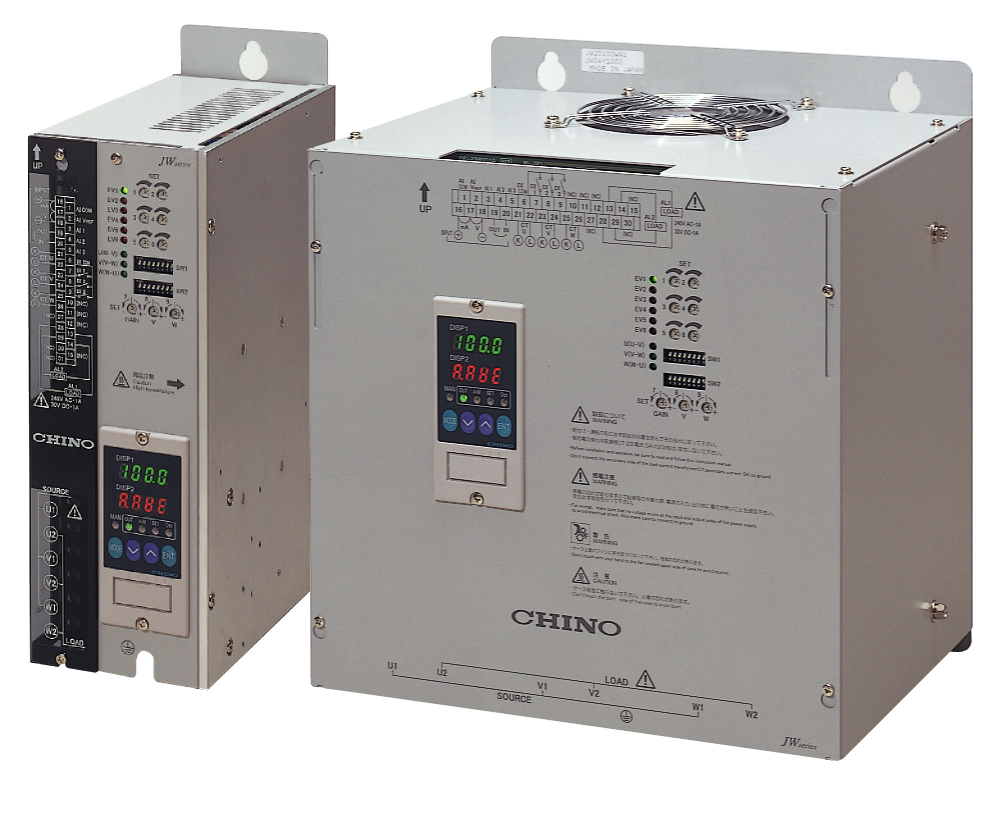

Dòng JW là bộ điều chỉnh Thyristor ba pha, nhỏ gọn, trọng lượng nhẹ và có khả năng thiết bị đi mật độ cao. Kiểm soát được cải thiện bằng cách sử dụng điều khiển 6 cánh tay. Đối với hệ thống điều khiể, có hai hệ thống có săn, điều khiển kích hoạt góc pha và điều khiển bắn chéo không thể chuyển sang sử dụng. Đối với hệ thống điều khiển pha, có: các loại điều khiển phản hồi điện áp, dòng điện và công suất, không có loại điều khiển phản hồi nào có sẵn để lựa chọn theo các đặt tính của lò sưởi.
Cấu trúc tất cả trong một nhỏ gọn. Một cấu trúc mỏng với chiều rộng hẹp đạt được mật độ cài đặt bảng điều khiển cao.

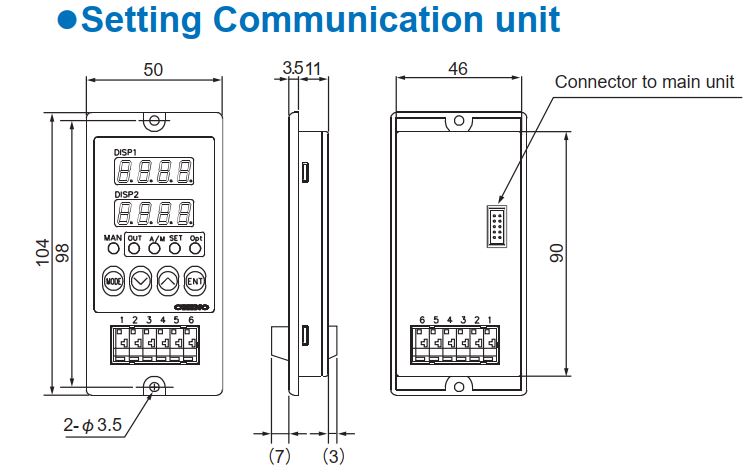

Thiết lập đơn vị truyền thông (tùy chọn) có sẵn. Hiển thị giá trị điện áp hiện tại, giá trị hiện tại và giá trị công suất, cào đặt thông số và chuyển đổi hoạt động có sẵn.
Ngắt kết nối báo động và giới hạn hiện tại được trang bị theo các tiêu chuẩn.
Các chức năng bảo vệ đa dạng. Các chức năng bảo vệ khác nhau được cung cấp: cổng thyristor ở dòng điện quá mức, thổi ra cầu chì hoạt động nhanh ở tải ngắn mạch và cổng vào thyristor ở trên bức xạ nhiệt sưởi ấm. Chức năng báo động thuận tiện cho điều khiển ba pha như: báo động bất thường theo pha và báo động giảm pha được trang bị

Mua ngay Giao tận nơi hoặc nhận ở cửa hàng

Thông số kỹ thuật

Ký hiệu thương mại của Bộ điều chỉnh Thyristor JW

Hệ thống điều khiển	Cầu chì diễn xuất nhanh	Ký hiệu
Điều khiển kích hoạt góc pha -Loại phản hồi điện áp /Điều khiển bắn ngang	Được xây dựng trong	JW20030VA006
Điều khiển kích hoạt góc pha ･Kiểu phản hồi hiện tại /Điều khiển bắn ngang		JW20030AA006
Điều khiển kích hoạt góc pha ･Loại phản hồi công suất /Điều khiển kích hoạt không qua		JW20030WA006
Điều khiển kích hoạt góc pha ･Không có điều khiển kích hoạt phản hồi /Zero-cross		JW20030NA006
Điều khiển bắn chéo không		JW20030ZA006
Điều khiển kích hoạt góc pha ･Loại phản hồi điện áp /Điều khiển bắn ngang	Không ai	JW20030VN006
Điều khiển kích hoạt góc pha ･Kiểu phản hồi hiện tại /Điều khiển bắn ngang		JW20030AN006
Điều khiển kích hoạt góc pha ･Loại phản hồi công suất /Điều khiển kích hoạt không qua		JW20030WN006
Điều khiển kích hoạt góc pha ･ Không có điều khiển kích hoạt phản hồi /Zero-cross		JW20030NN006
Điều khiển bắn chéo không		JW20030ZN006

Thông số kỹ thuật Bộ điều chỉnh Thyristor JW

Giai đoạn	Ba pha
Điện áp định mức	AC 400V AC 480V được chỉ định (nguồn cấp điện mạch chính và nguồn cấp điện mạch điều khiển là nguồn điện dùng chung) * Đặc điểm kỹ thuật biến áp bên ngoài có sẵn cho thông số kỹ thuật 400V
Đánh giá hiện tại	10A, 20A, 30A, 50A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A sẽ được chỉ định
Tần số định mức	50 /60Hz (công tắc tự động)
Hệ thống điều khiển	Điều khiển kích hoạt góc pha, điều khiển kích hoạt Zero-cross
Loại phản hồi	Phản hồi điện áp, dòng điện và công suất
Cài đặt bên ngoài	Tín hiệu Potentiometer (10kΩ được khuyến khích)
Đầu vào liên hệ bên ngoài	Tín hiệu bên ngoài Bộ tiếp điểm không tiếp xúc hoặc bộ thu mở (Công suất tiếp xúc bên ngoài 1mA 5V DC trở lên)
Đầu vào CT bên ngoài	0 đến 5A AC tới dòng định mức
Phạm vi nhiệt độ làm việc	-10 đến 55°C
Phạm vi độ ẩm làm việc	30 đến 90% RH không ngưng tụ sương

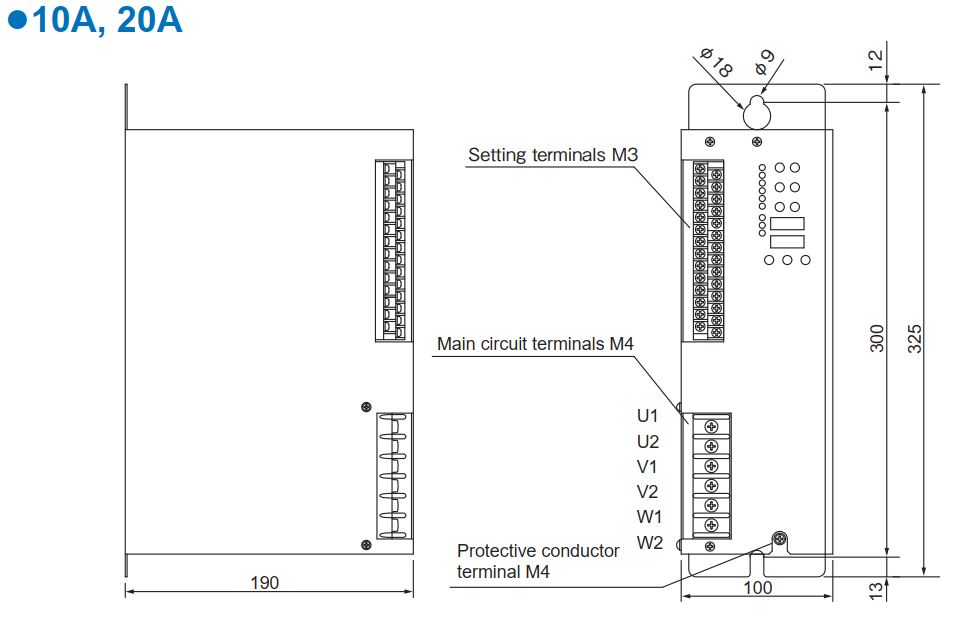

Trọng lượng ･ Kích thước bên ngoài	10A, 20A	Xấp xỉ. 5kg	H325 × W100 × D190mm

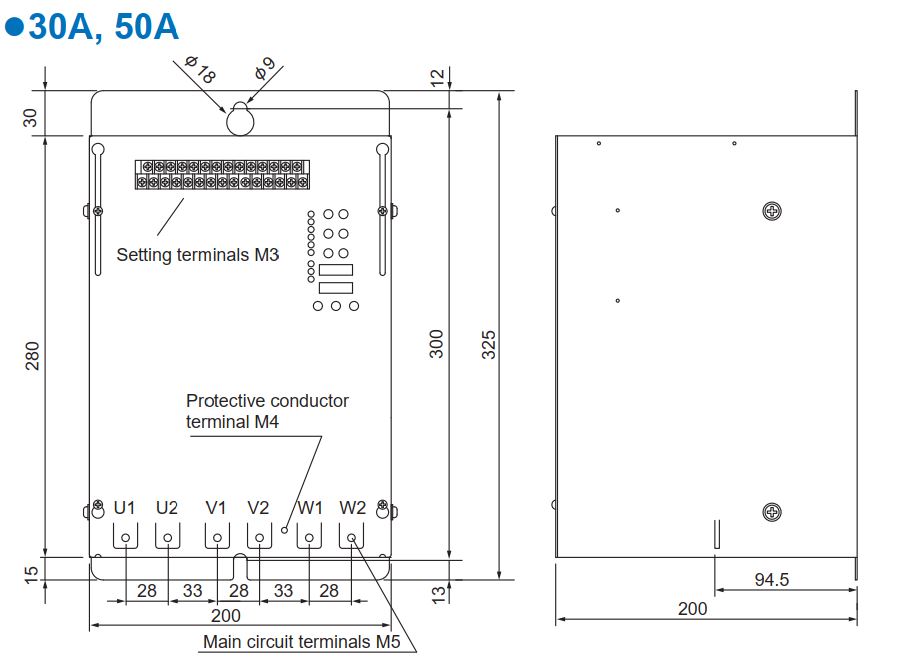

	30A, 50A	Xấp xỉ. 8kg	H325 × W200 × D200mm

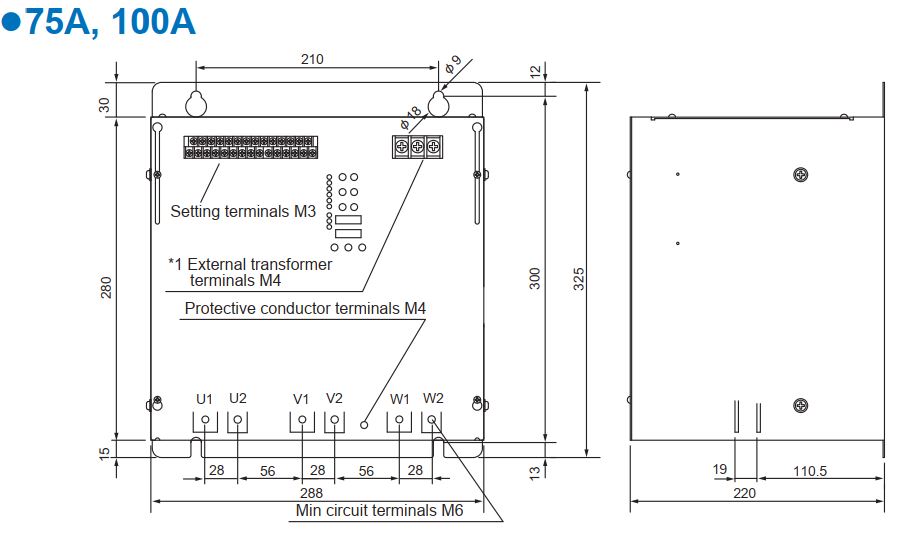

	75A, 100A	Xấp xỉ 13kg	H325 × W288 × D220mm

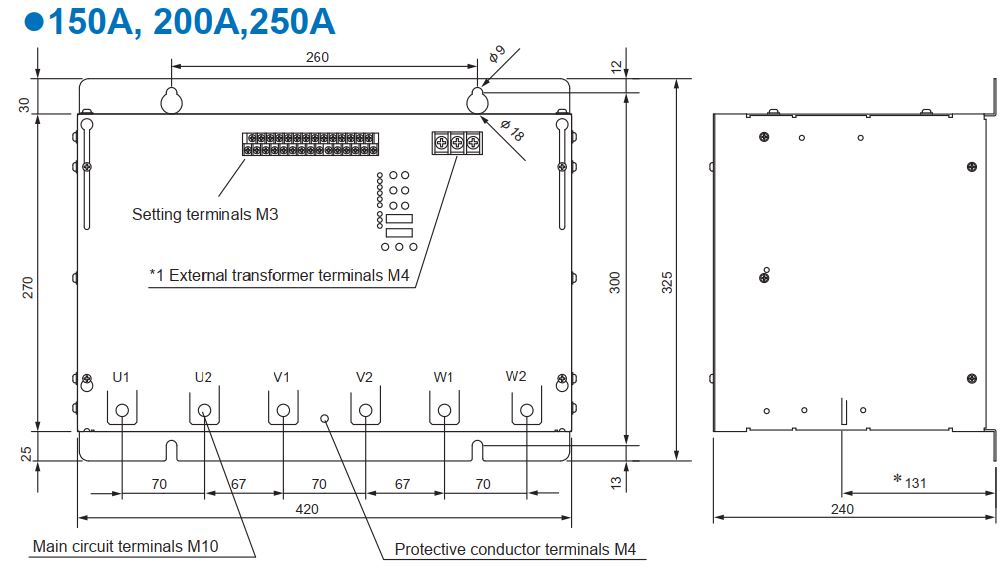

	150A đến 250A	Xấp xỉ 22kg	H325 × W420 × D240mm

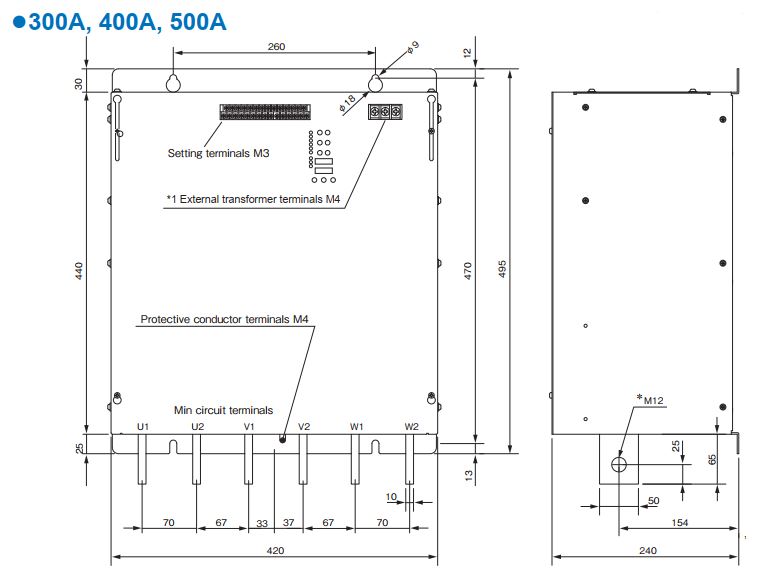

	300A đến 500A	Khoảng 3,66kg	H495 × W420 × D240mm
Phương pháp cài đặt	Bảng điều khiển flush-mount
