Mô hình

Đánh giá hiện tại

JB-2020

20A

JB-2030

30A

JB-2040

40A

JB-2050

50A

JB-2075

75A

JB-2100

100A

Giai đoạn

Một pha

Đánh giá hiện tại

Sáu loại 20A, 30A, 40A, 50A, 75A, 100A

Điện áp định mức

100V-120VAC, 200V-240VAC
100V hệ thống và 200V hệ thống, cả hai có thể được sử dụng (chuyển bởi thiết bị đầu cuối)

Tần số cung cấp điện

50 /60Hz (công tắc tự động)

Tín hiệu đầu vào

4 đến 20mADC, 1 đến 5VDC hoặc tín hiệu tiếp điểm ON-OFF (được chuyển bằng đầu cuối)

Kháng đầu vào

100Ω (4 đến 20mADC), 25kΩ (1 đến 5VDC)

Phạm vi đầu ra

0 đến 98% điện áp danh định

Tải trọng tối thiểu hiện tại

0,5A (ở đầu ra 98%)

Tải trọng áp dụng

Tải trọng điện trở tải cảm ứng (điều khiển chính biến áp, mật độ thông lượng từ 1.25T hoặc ít hơn. Hệ thống kích hoạt góc pha)

Hệ thống điều khiển

Hệ thống bắn góc pha/Hệ thống bắn chéo không (được chuyển bằng các công tắc DIP bên trong)

Phạm vi thiết lập đầu ra

Cài đặt độ dốc (0 đến 100%)
Cài đặt giới hạn dưới (0 đến 100%)

Các chức năng khác

Khởi động mềm, mềm lên xuống (biến từ 1 đến 20 giây)
Khởi động mềm khi phục hồi từ gián đoạn tạm thời

Thứ nguyên bên ngoài

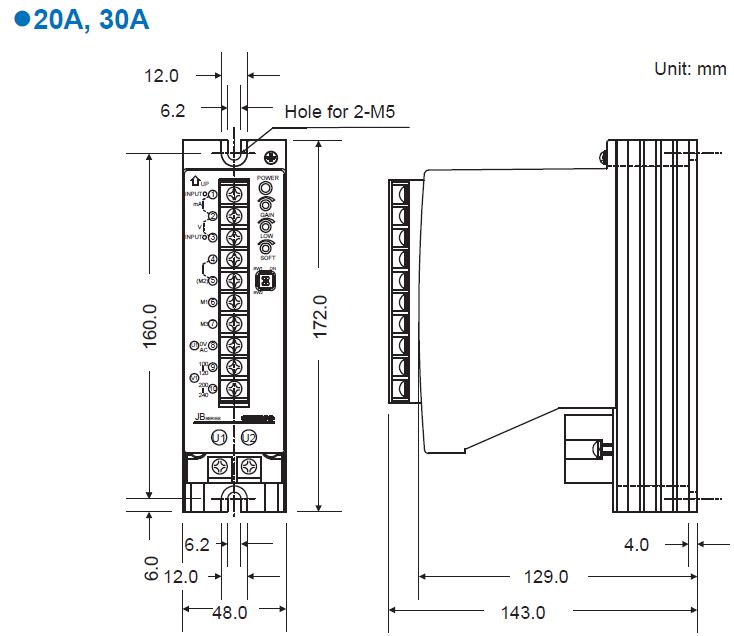

H172 × W 48 × D143mm (cho 20A, 30A)

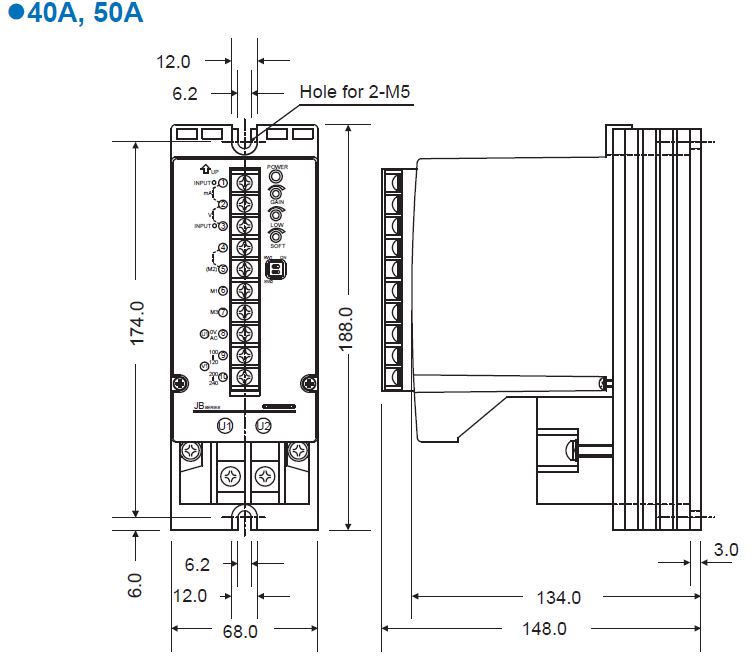

H188 × W 68 × D148mm (cho 40A, 50A)

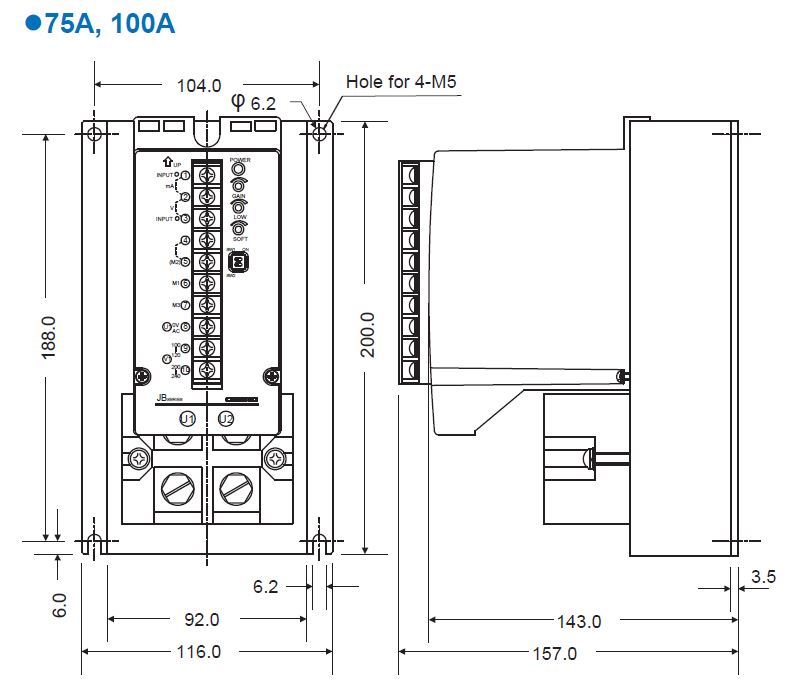

H200 × W116 × D157mm (cho 75A, 100A)

Trọng lượng

20A loại khoảng. 1.0kg, 30A loại xấp xỉ. 1.0kg, 40A loại xấp xỉ. 1.3kg,
50A loại khoảng. 1.3kg, 75A loại khoảng. 1,9kg, 100A loại khoảng. 1,9kg
