Thông số kỹ thuật

Giải Pháp Điều Khiển Năng Lượng Chính Xác cho Bộ Gia Nhiệt!

Điều Khiển Linh Hoạt và Tích Hợp:

  • - Sản phẩm tiếp nhận các tín hiệu đầu vào từ nhiều nguồn khác nhau như: bộ điều khiển (controller), PLC, hoặc thông qua thiết bị cài đặt thủ công.

- Sau đó, nó tự động điều chỉnh chính xác công suất cung cấp cho bộ gia nhiệt, đảm bảo quy trình gia nhiệt diễn ra ổn định và hiệu quả.

Thiết Kế Thân Thiện với Người Dùng:

- Đây là loại tích hợp (Integrated type) với màn hình hiển thị cài đặt theo tiêu chuẩn (as standard).

- Màn hình hiển thị phía trước dễ đọc (Easy-to-read) giúp người vận hành dễ dàng kiểm tra các thông số cài đặt và trạng thái hoạt động tức thời.

Lựa Chọn Công Suất Đa Dạng:

- Dòng JM có sẵn với dải dòng điện định mức rộng từ 10A đến 500A.

- Điều này cho phép khách hàng lựa chọn công suất phù hợp với định mức của bộ gia nhiệt (heater rating), tối ưu hóa hiệu suất hệ thống.

- Tích hợp chức năng kết nối RS-485 theo tiêu chuẩn.

Danh Sách Model Bộ Điều Chỉnh Thyristor Một Pha Dòng JM

Danh sách model bộ điều chỉnh Thyristor JM
Model (Mã sản phẩm) Điện áp mạch chính định mức Dòng điện định mức Cầu chì tác động nhanh
JM20010□N303NN 200V 10A Không có (None)
JM20020□N303NN 200V 20A Không có (None)
JM20030□N303NN 200V 30A Không có (None)
JM20030□A303NN 200V 30A Tích hợp (Built-in)
JM20050□N303NN 200V 50A Không có (None)
JM20050□A303NN 200V 50A Tích hợp (Built-in)
JM20075□N303NN 200V 75A Không có (None)
JM20075□A303NN 200V 75A Tích hợp (Built-in)
JM20100□N303NN 200V 100A Không có (None)
JM20100□A303NN 200V 100A Tích hợp (Built-in)
JM20150□N303NN 200V 150A Không có (None)
JM20150□A303NN 200V 150A Tích hợp (Built-in)
JM20200□N303NN 200V 200A Không có (None)
JM20200□A303NN 200V 200A Tích hợp (Built-in)
JM20250□N303NN 200V 250A Không có (None)
JM20250□A303NN 200V 250A Tích hợp (Built-in)
JM20300□N303NN 200V 300A Không có (None)
JM20300□A303NN 200V 300A Tích hợp (Built-in)
JM20400□N303NN 200V 400A Không có (None)
JM20400□A303NN 200V 400A Tích hợp (Built-in)
JM20500□N303NN 200V 500A Không có (None)
JM20500□A303NN 200V 500A Tích hợp (Built-in)

**Ghi chú:** Điện áp cung cấp tiêu chuẩn là **200V**. Cần có biến áp nguồn điều khiển tùy chọn cho điện áp 100V hoặc 400V.

Ghi chú quan trọng về Nguồn điện:

- Điện áp cung cấp (Power supply voltage) tiêu chuẩn là 200V.

- Cần có biến áp nguồn điều khiển tùy chọn (option control power transformer) nếu sử dụng điện áp 100V hoặc 400V.

Thông Số Kỹ Thuật (Specifications)

Mục Chi tiết
Số pha (Number of phases) Một pha (Single Phase)
Dòng điện định mức (Rated current) 10, 20, 30, 50, 75, 100, 150, 200, 250, 300, 400, 500A (tùy chọn theo model)
Điện áp định mức (Rated voltage) 200/220/240V AC
Tần số định mức (Rated Frequency) 50/60Hz (chuyển đổi tự động)
Tín hiệu đầu vào (Input Signal) 4~20mA DC, 0~10V DC, 0~5V DC, 1~5V DC,
Tín hiệu logic (L: 0.0V DC ≤ input ≤ 1.5V DC, H: 4.0V DC ≤ input ≤ 10.0V DC)
Phạm vi đầu ra (Output Range) 0 đến 98% điện áp định mức
Tải áp dụng (Applied load) Tải trở (resistance load), Tải cảm ứng (inductive load - chỉ điều khiển pha, điều khiển phía sơ cấp máy biến áp)
Phương pháp điều khiển đầu ra Điều khiển pha (Phase control) / Điều khiển chia tần số (frequency division control) (Có thể chuyển đổi tùy thuộc vào model)
Bảo vệ quá dòng (Current Protection) Ngừng hoạt động khi dòng điện vượt quá 120% dòng định mức

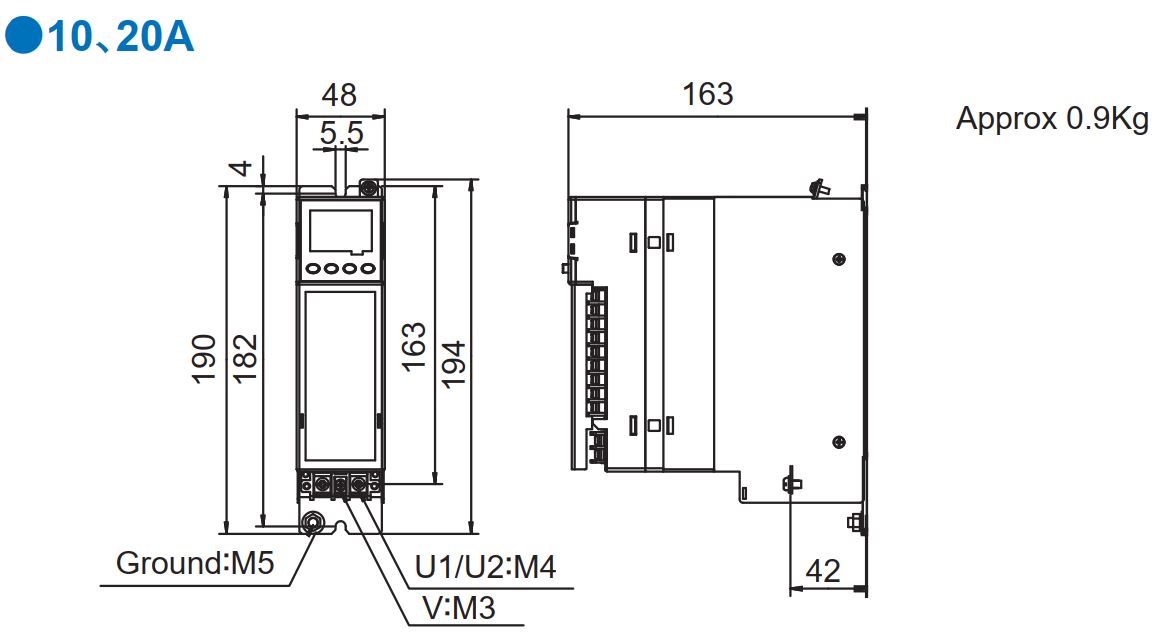

Kích thước ngoài (External dimensions) H190×W48×D163mm (cho 10A, 20A)

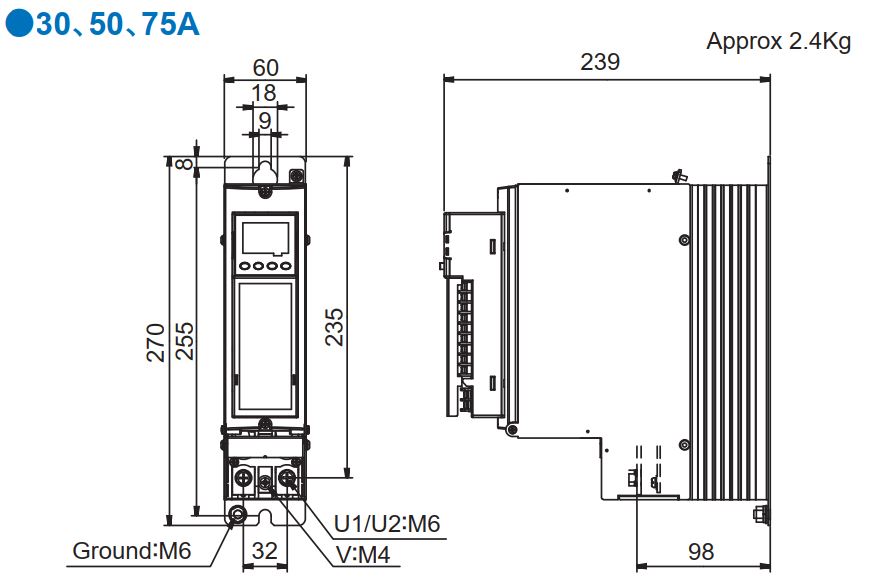

H270×W60×D239mm (cho 30A đến 75A)

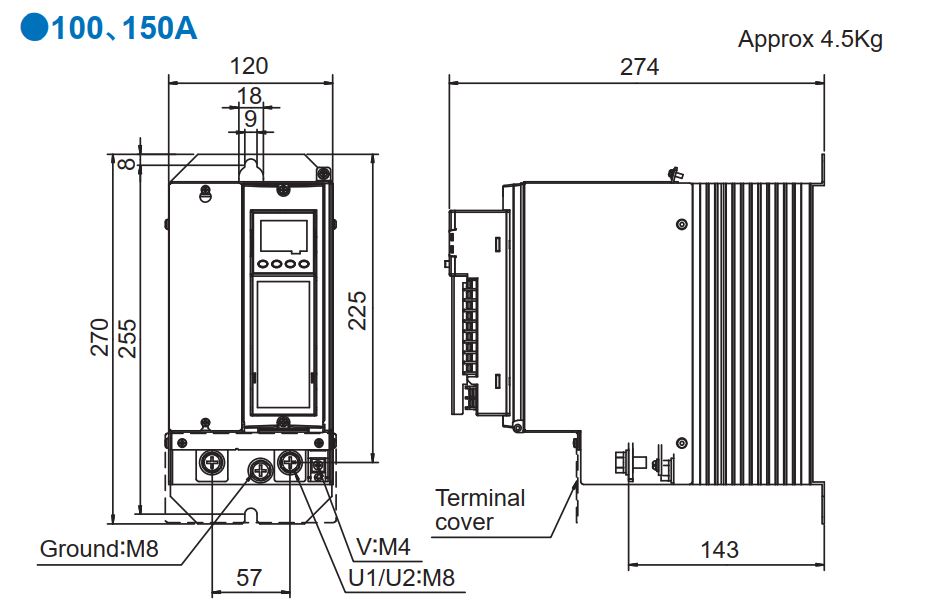

H270×W120×D274mm (cho 100A đến 150A)

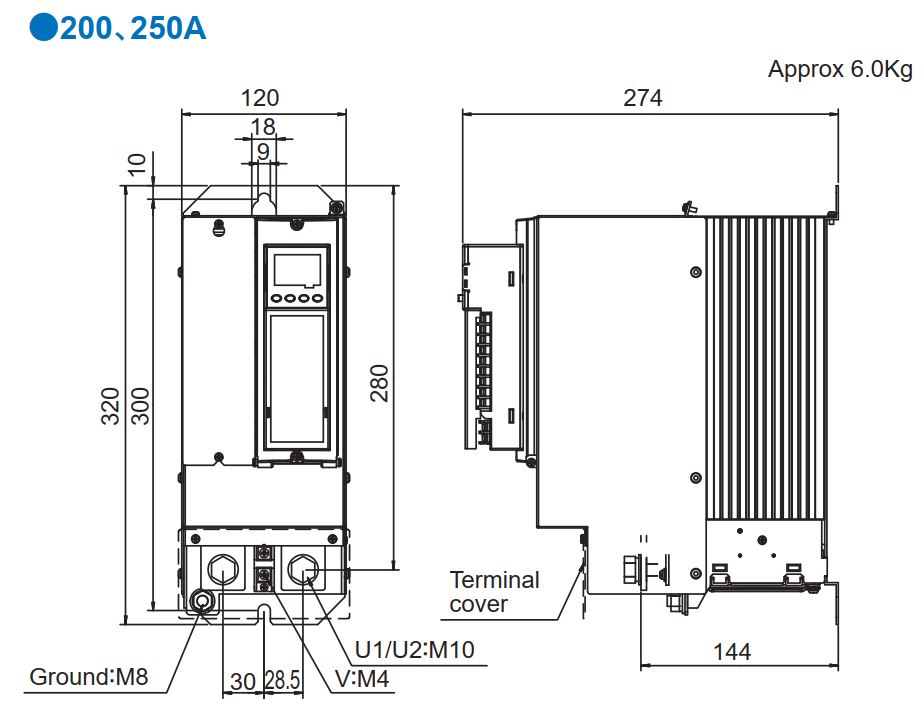

H320×W120×D274mm (cho 200A đến 250A)

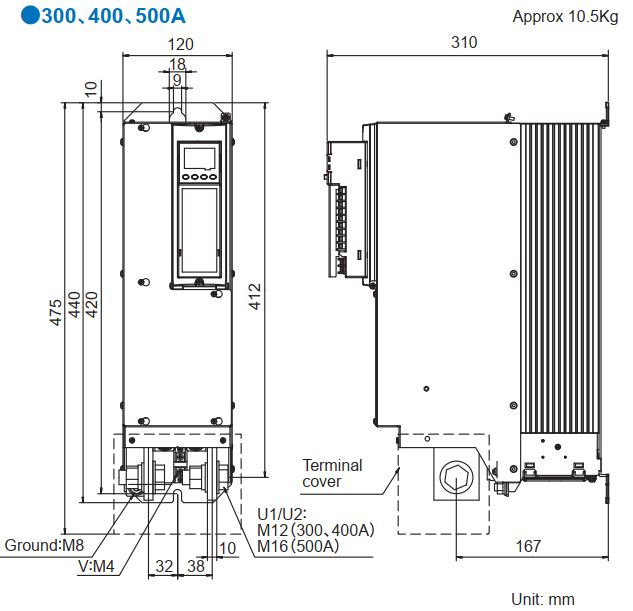

H475×W120×D310mm (cho 300A đến 500A)
